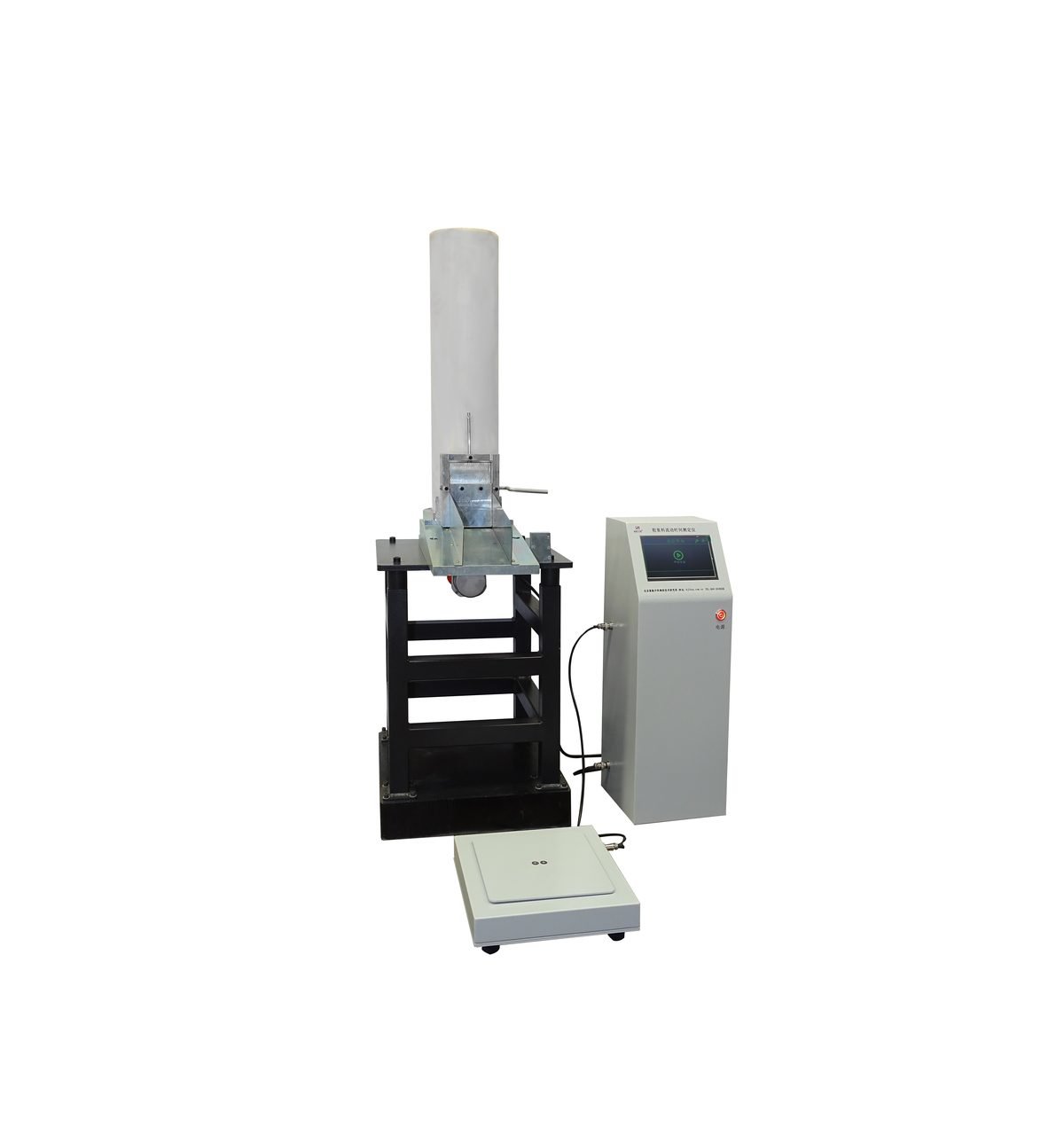

LHLDY-0362型 粗集料流动时间测定仪
Documentation / 技术资料
产品描述与技术参数
具体出厂型号、配置与参数以供货合同及随机技术文件为准。
产品说明
本仪器适用于测定一定体积的粗集料全部通过固定尺寸开口所需要的时间,间接评价粗集料的棱角性。本方法适用于公称较大粒径为9'~19mm的粗集科棱角性测定。
符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》
技术参数
| 整机高度 | 约1225mm |

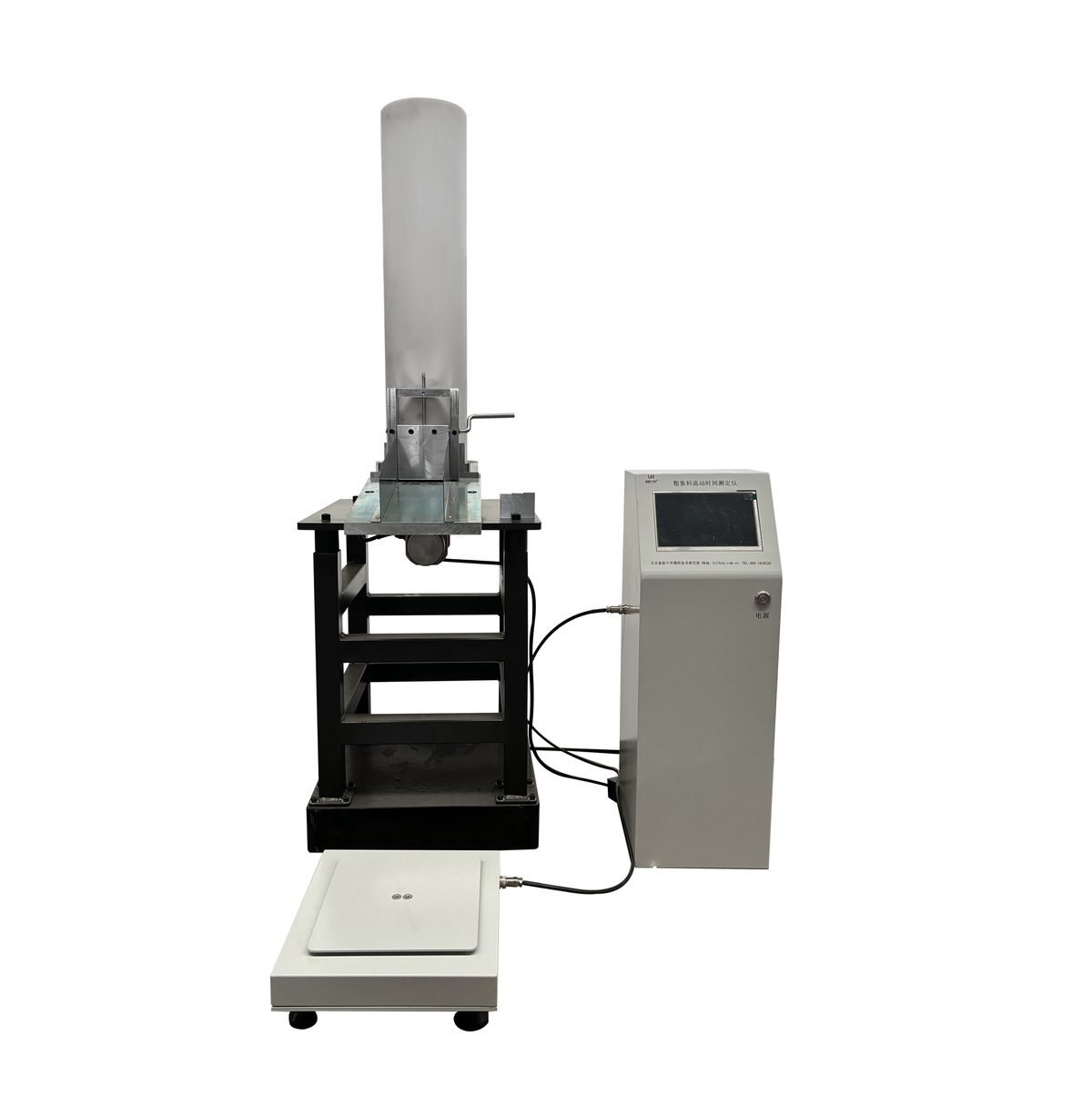

| 底座尺寸 | 2.1400mm x400mm,由振动台(含橡胶悬挂、振动马达、基座等)和流动装置(含试样简、导流槽等)组成。 |
| 振动马达,转速 | 2970r/min+20r/min1 |
| 底座 | 100kg±10kg |
| 流动装置为空载条件下频率50Hz、振幅为0.18mm±0.02mm。 | |
| 流动装置 | 塑料试样筒和金属导流槽组成,总质量为42.3kg±0.1kg |
| 试样筒内径为125mm±1mm,高为610mm±10mm | |
| 导流槽倾角为 10°±0.5°,内部宽度为90mm±1mm,塑料嵌边 | |

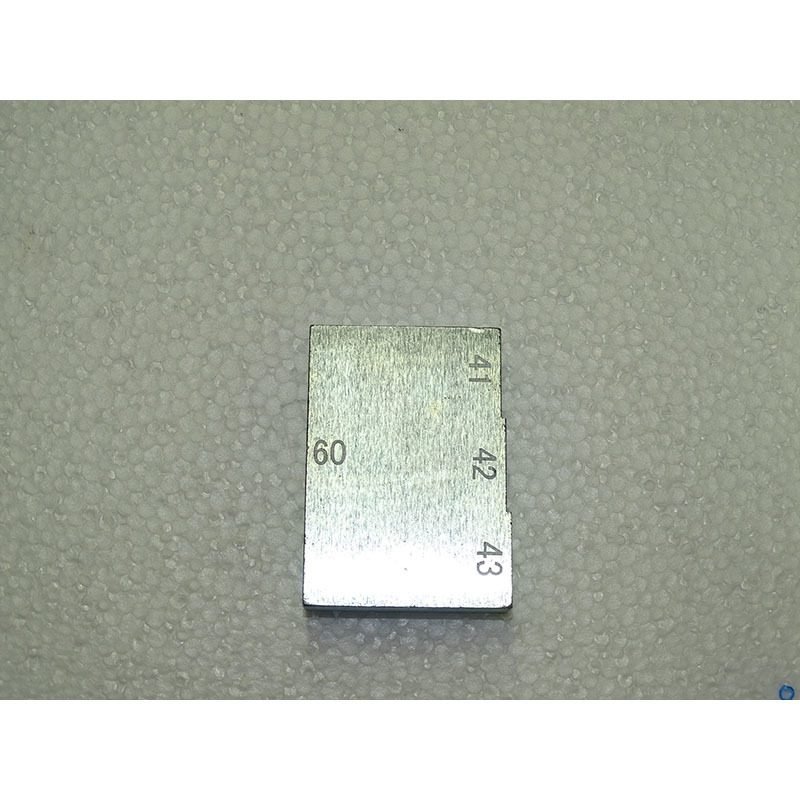

| 金属挡板,可调整使开口为42mm±1mm或60mm±1mm | |
| 工作电压 | 220V |
| 功率 | 0.5KW |
| 整机重量 | 150KG |
| 天平 | 感量不大于称量质量的0.1% |
| 秒表 | 精确到0.1秒 |
| 接受容器 | 容积约为10L |
