T02-03 — Asphalt Mixture Testing

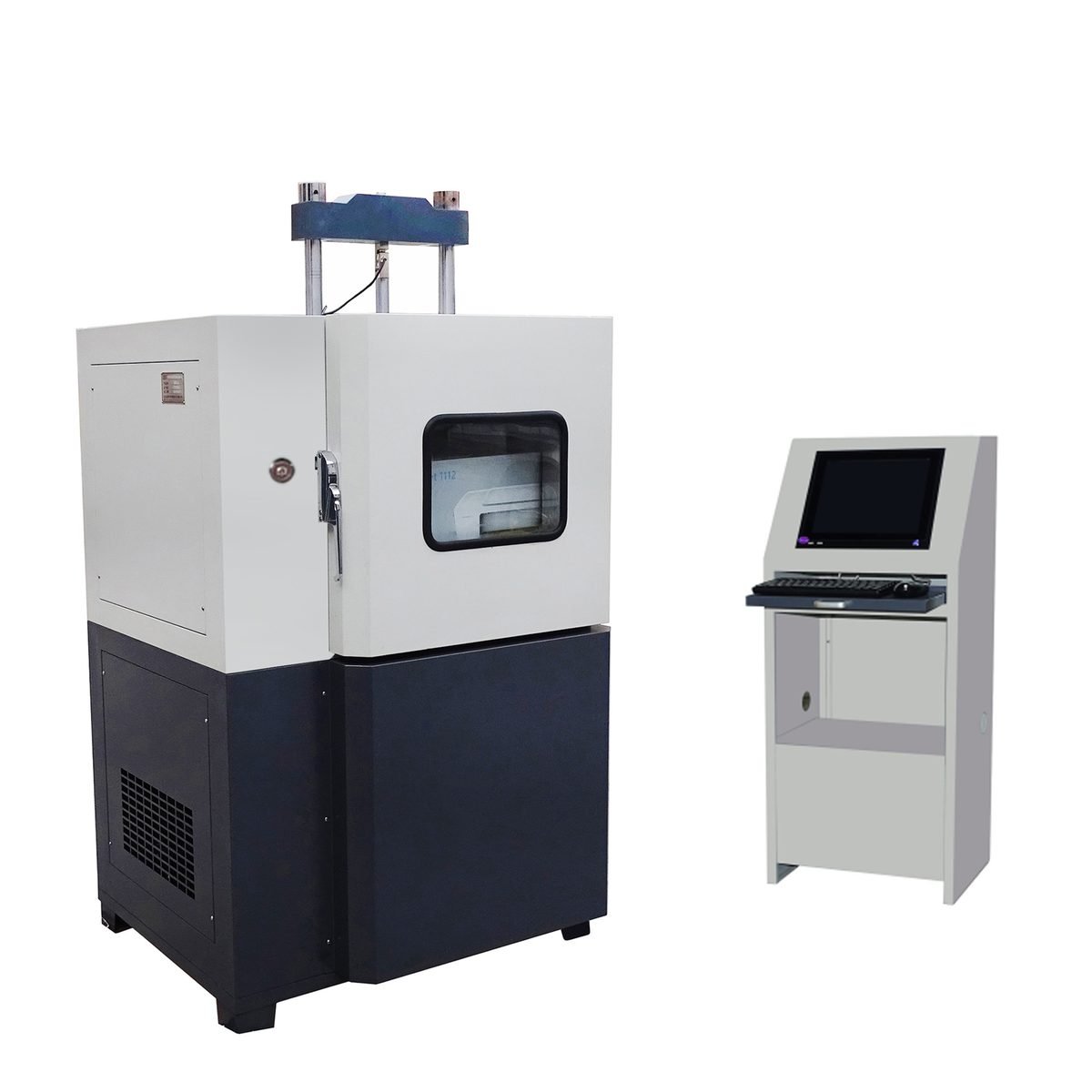

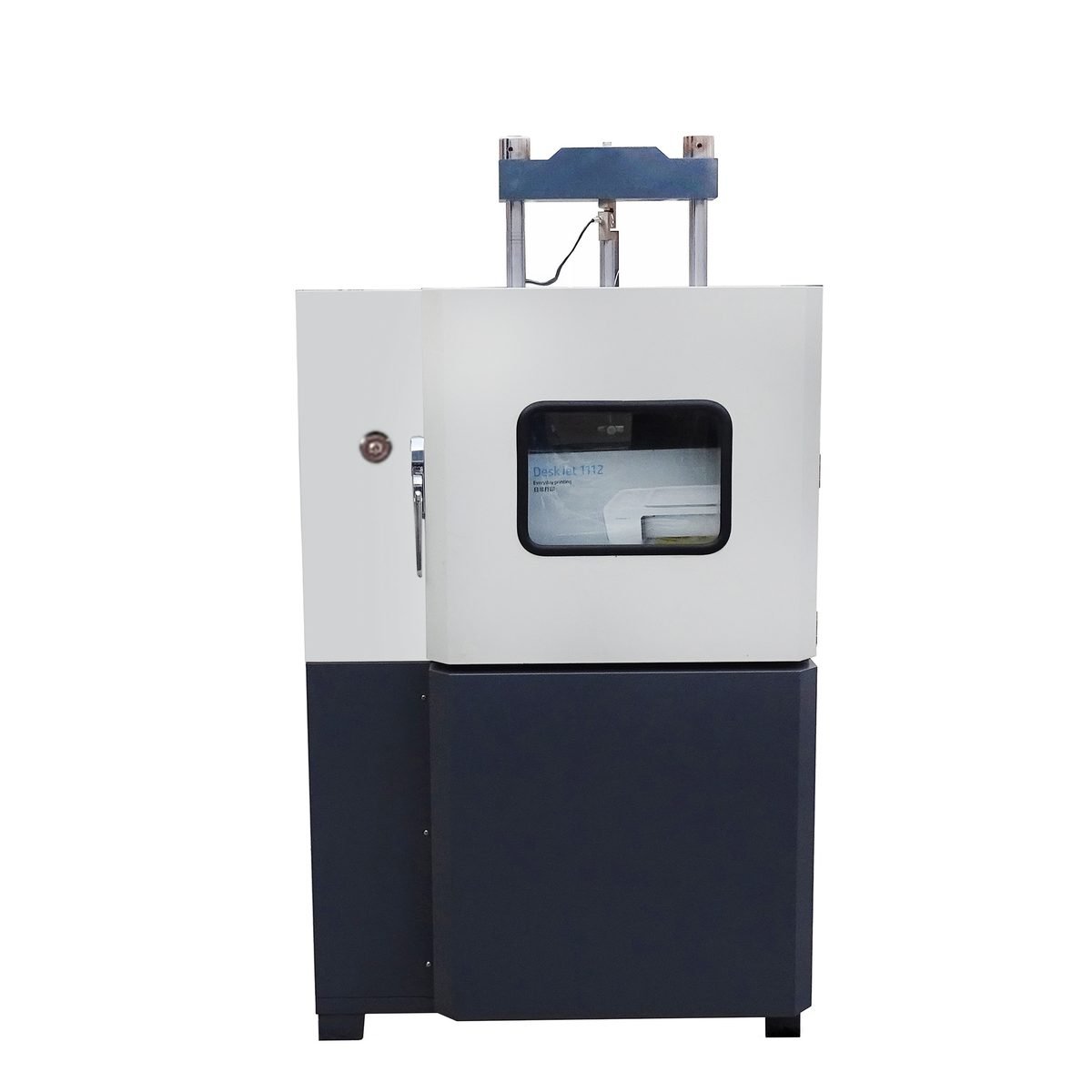

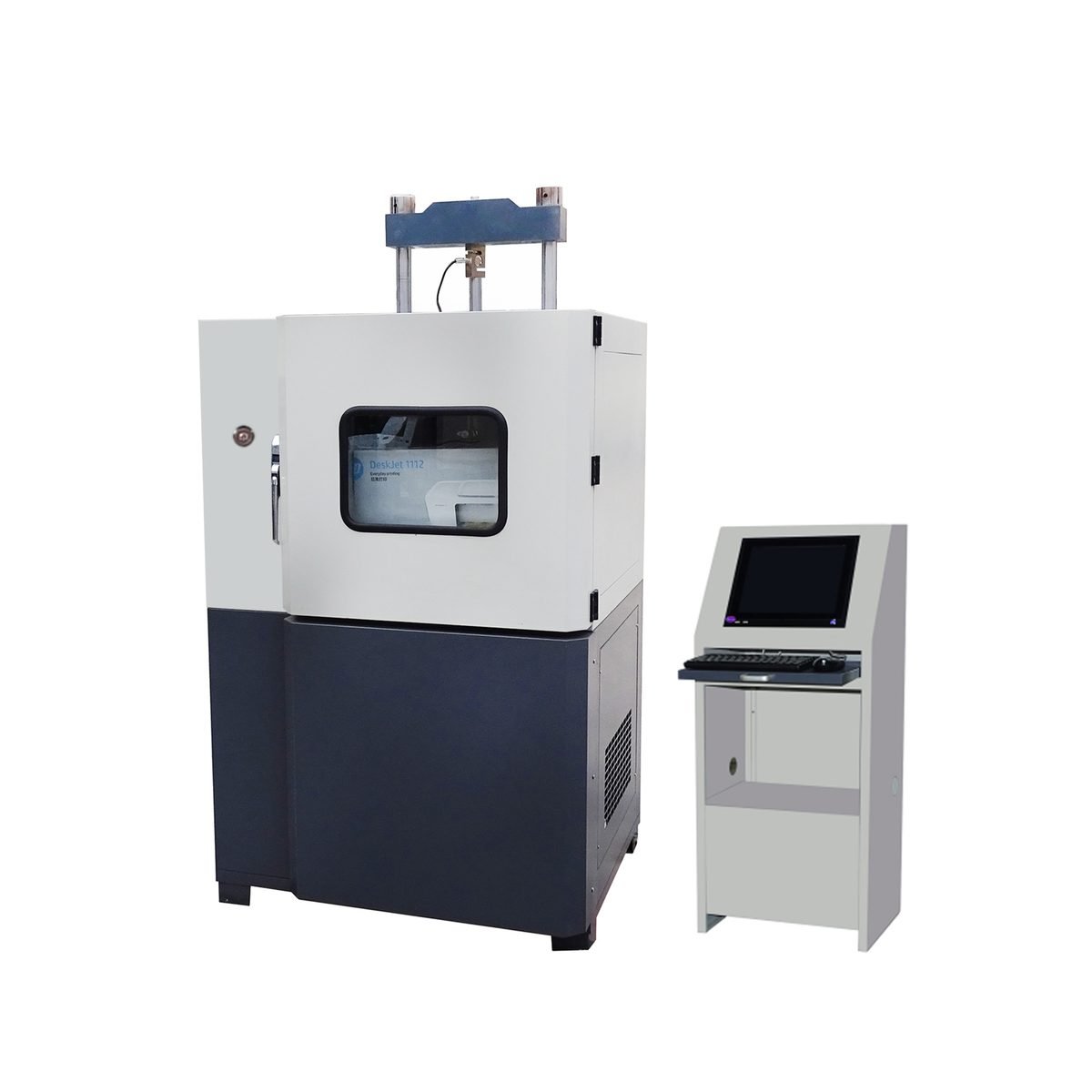

沥青混合料材料性能试验系统、材料检测设备 LHPL-6型
Documentation / 技术资料
产品描述与技术参数
具体出厂型号、配置与参数以供货合同及随机技术文件为准。
产品说明
本系统是交通运输部《公路工程沥青及沥青混合料试验规程JTG E20-2011》，并依据有关科研院所的要求开发的。采用了进口伺服电机传动和控制技术、电子技术、计算机数据处理技术、制冷技术，利用各种传感器和夹具可进行以下试验：
单轴拉伸强度、蠕变试验；单轴拉伸应力松驰试验；小梁弯曲强度试验；（冻融）劈裂强度；三轴剪切试验；马歇尔稳定度试验；单轴（棱柱和圆柱）压缩强度、蠕变试验。利用我公司生产的其它夹具，还可进行其它垂直向加载的力学指标试验。系统由进口伺服电机 驱动进行加卸载（无级调速），由传感器采集试验结果，整个试验过程在在windows 7或windows XP下由微机自动控制，是目前国内首创的多功能沥青混合料力学指标测试设备，可用于科研院所（校）的科研和生产试验。
主要技术产品参数
- 加载速度：0.005～50mm/min（无级调速）
- 最大加载：100KN；
- 主机两柱有效空间：550mm，有效行程：750mm；
- 主机尺寸（长×宽×高）：980×600×2090mm；
- 环境箱：由环境箱体、制冷系统和加热系统等组成。
- 工作空间为：（长×宽×高）420×400×600mm。
- 工作温度－30℃～60℃
- 三轴试验：试件尺寸:Φ100×150mm;
- 恒温水浴:5℃～60℃;
- 压力传感器：100KN、10KN两种，精度：0.05%FS;
- 三轴围压增压：0-2MPa；
- 容栅位移测量范围：0～25mm；精度：0.03mm; 0～50mm，精度0.04mm;
- LVDT位移传感器范围：0～10mm，分辨率0.001mm；
- 控制仪：可进行力、位移、变形三闭环控制，3路16位A/D通道;
- 计算机控制和数据处理系统
- 联想台式机，英特尔酷睿i5处理器/2G内存/320G硬盘/DVD/19寸液晶显示器;惠普1007（A4）黑白激光打印机、电脑桌、在windows 7或windows XP控制和处理软件。
- 总功率：≤5KW；电源：380V×50Hz；
- 工作电压：220v 50Hz
19.外型尺寸：80X60X170（cm）
20.重量：300kg
