F-20 — FM-04 Scaffolding System Parts
锁销（重力翻转式）
Scaffolding Lock Pin (Gravity Toggle)

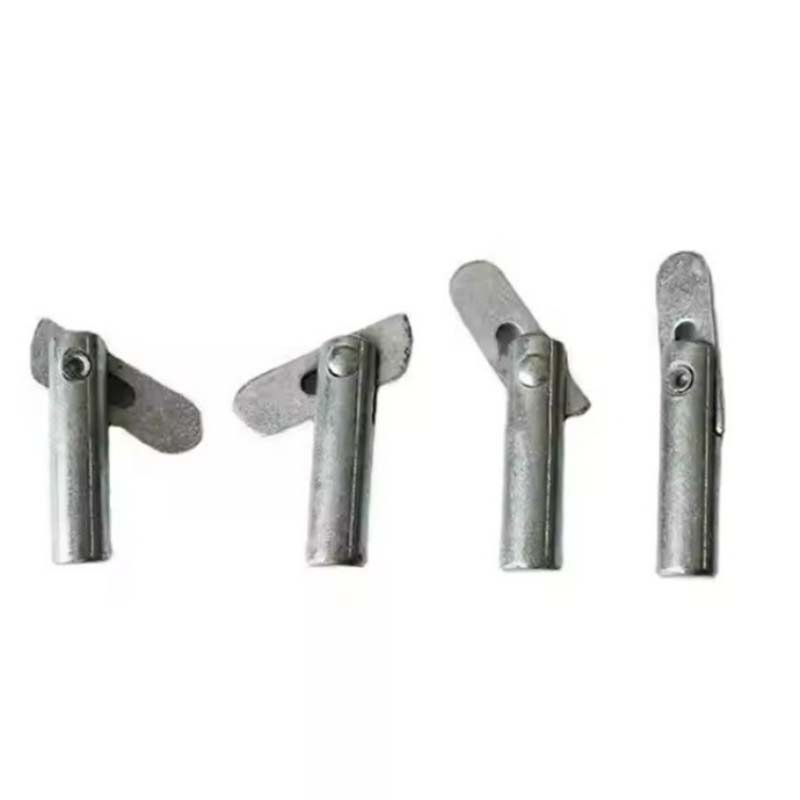

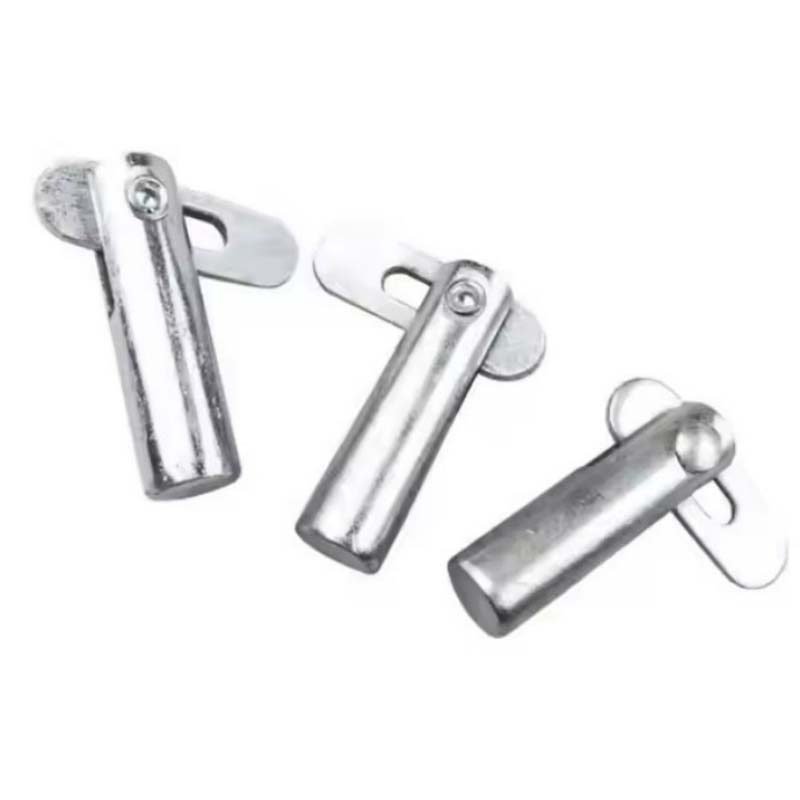

图为该系列产品实拍，规格、表面处理与包装可按订单要求指定。
Product / 产品信息
Specification / 技术参数
| 项目 | 规格 |
|---|---|
| 产品名称 | 锁销 / Flip Lock Pin / Gravity Toggle Pin |
| 材质 | Q235 碳素钢（锻压） |
| 外径 | 34 – 38 mm（适配 48.3 mm 钢管） |
| 总长度 | 210 / 225 / 300 mm（可定制） |
| 锁定方式 | 翻转自锁 / 重力翻转，安装到位后自动锁定 |
| 表面处理 | 电镀锌 / 热镀锌 |
| 单重 | 0.65 – 1.0 kg |
Highlights / 产品特点
产品描述
门式脚手架的安全锁销，采用重力翻转自锁结构，正确安装后自动落位锁定，把交叉拉杆可靠固定在门架立杆上，是架体防坠落的关键件。
产品特点
- 重力翻转自锁，防止漏锁
- 锻压 Q235 本体，强度高
- 适配 48.3 mm 钢管与各类门架
- 可与交叉拉杆成套配货
门式框架脚手架交叉拉杆与门架的连接锁定。
采购说明
门式与扣件式脚手架的配套功能件：丝杠底座与 U 型顶托、交叉拉杆、脚轮、钢踏板与锁销等，与架体孔位和连接尺寸互相匹配，可成套配齐出运。
注：页面参数为该系列常规值，不同批次以实测与合同约定为准；可按客户图纸或来样定制。
