T02-11 — Asphalt Mixture Testing
纤维图像分析仪
Documentation / 技术资料
产品描述与技术参数
具体出厂型号、配置与参数以供货合同及随机技术文件为准。
产品说明

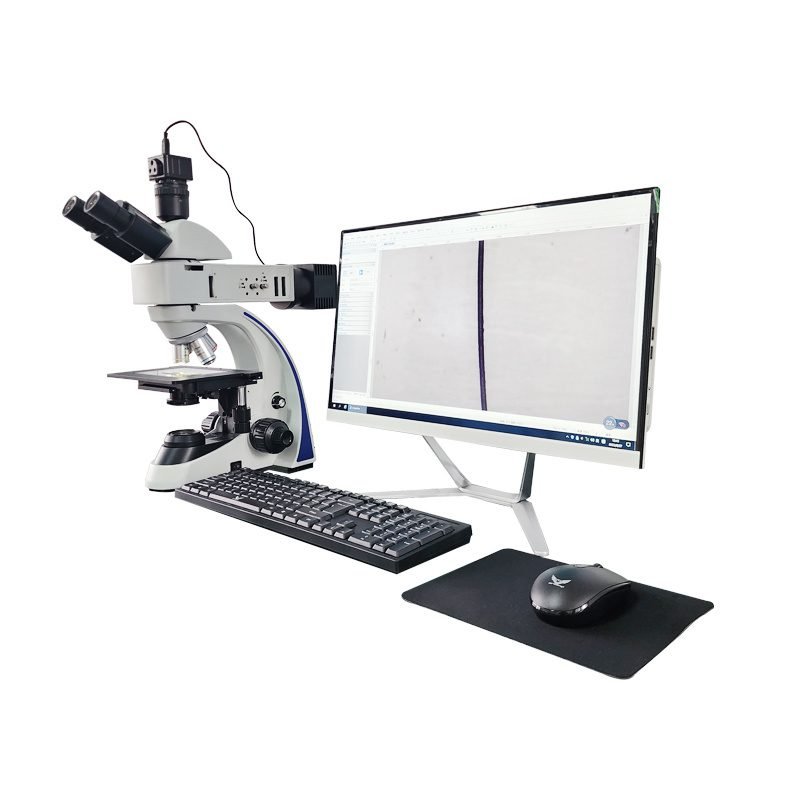

仪器是参照 JT/T 533-2020《路用木质纤维》中的相关要求设计制造而成。 专用分析软件，可实现多功能纤维分析测量。透射和反射均采用大功率 LED 照 明装置，亮度可根据需要调节。载物台三维可调，使用方便。 USB 连接确保数 据稳定高效传输。用于实现“木质纤维含量试验方法” “纤维长度和直径试验 方法”和“横截面法测定纤维直径试验方法”
| 技术规格 (标准配置) | ||
| 目镜 | 大视野 WF10X(视场数Ф22mm) | |
| 无限远平场消色差物镜 | (配明场物镜) | PLL5X/0.12 工作距离:26.1mm |
| PLL10X/0.25 工作距离:20.2mm | ||
| PL L40X/0.60工作距离:3.98 mm | ||
| PLL60X/0.70 工作距离:3.18 mm | ||
| 目镜筒 | 30°倾斜,瞳距调节范围 53~75mm. | |
| 调焦机构 | 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm. | |
| 转换器 | 五孔(内向式滚珠内定位) | |
| 载物台 | 双层机械移动式载物台，外形尺寸:210mmX140mm,移动范围:75mmX50mm。 | |
| 照明系统 | 反射光 LED，亮度可调 | |
| 工作电源 | 220V 50HZ | |
| 专用软件 | 能够实现多功能纤维分析测量，对于 0.2mm 以上的纤维，成像系统的采集效率 100%有效。测量长度分辨率为 0.01mm，宽度分辨率 0.01μm。 | |
| ImageView | ||
| 彩色数码摄像机 | 800 万像素的 CCD:(可选配更高) | |
| 笔记本电脑(选配) | 1.联想 V14 R3-3250.8G.256G固态硬盘.14寸 win102.E41-55 G3050 4G 256G 集成 |
装箱清单
1. 主机-机头部分 1 个
2. 摄配镜 1 个
3. 目镜 WF10X 2 个
4. 主机-金相落射器 1 套
（含：灯箱、五孔旋转滤色盘、偏光镜插片、检偏器开光）
5. 主机-底座部分 1 个
（含：物镜转换器、物镜、载物台、聚光镜、底部光源，
样品调节旋钮、粗微调焦等）
6. 金相专用物镜（已预装在物镜转换器上） 4 个
7. 电源线 1 根
8. 偏光片 2 片
9. 说明书、合格证 1 本
10. USB800 万电子目镜、USB 线、测量软件及校准尺 1 套
软件 U 盘 1 个
11.盖玻片 载玻片
1 套 装用工具 1 套 擦镜纸 一包
