S-21 — SK-05 Walk-Through Frame Scaffolding
门式穿越框架脚手架
Walk-Through Frame Scaffolding (Arch Frame)

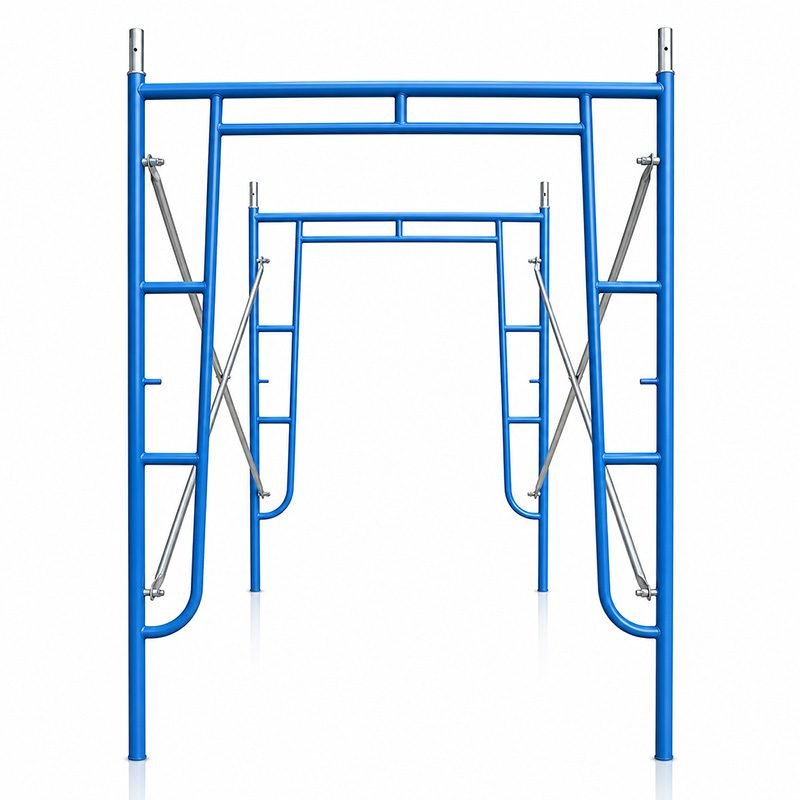

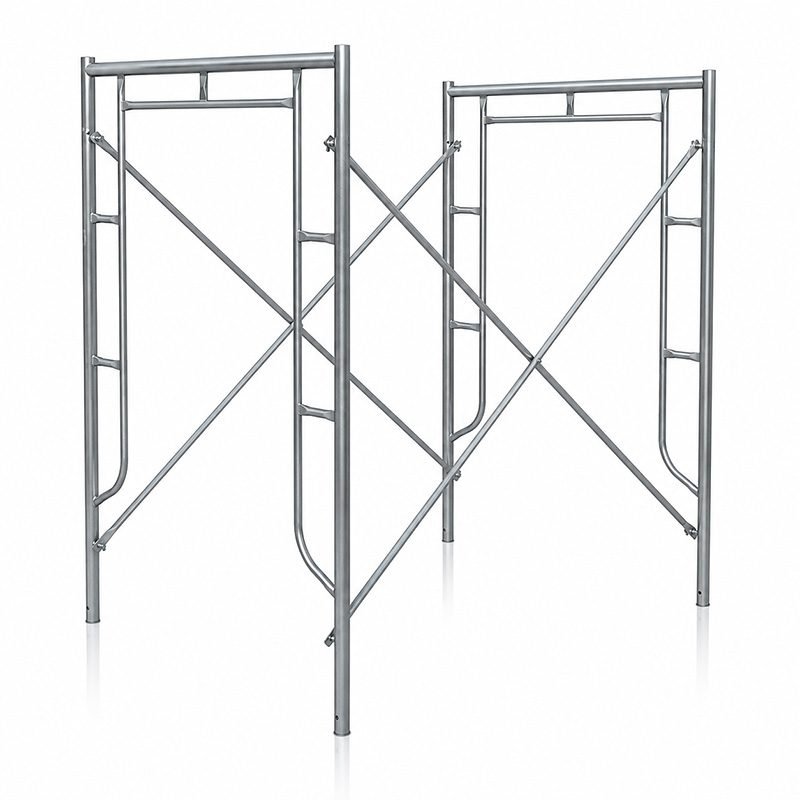

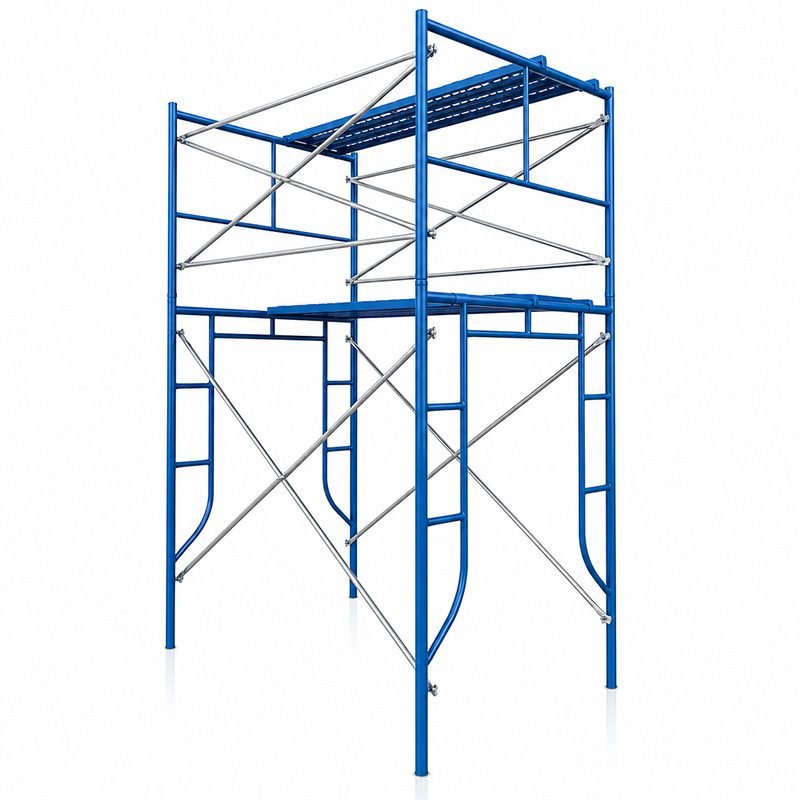

图为该系列产品实拍，规格、表面处理与包装可按订单要求指定。
Product / 产品信息
Specification / 技术参数
| 项目 | 标准规格 | 定制范围 |
|---|---|---|
| 钢管外径 | 42 mm | 42 mm |
| 壁厚 | 2.0 / 2.2 mm | 重型 1.5 – 3.0 mm |
| 框架尺寸 (宽 × 高) | 4′ × 6′4″ (1219 × 1930 mm)；3′1″ × 5′6″ (950 × 1700 mm) | 高度可定制 |
| 钢材牌号 | Q235（标准） | Q195 / Q235 / Q345 |
| 表面处理 | 镀锌 / 喷塑 | 热浸镀锌 / 红黄喷塑 |
| 锁型 | 翻转锁 / 落销 / V 型锁 | 按客户现有架体匹配，可管身压印标识 |
| 装载参考 | 40′HQ 约 300 套（套叠装载） | 按配置浮动 |
Highlights / 产品特点
产品描述
高净空拱形门式框架，人员可在架体下方自由通行，Q235 钢管焊接成型，与美国标准门架系统完全兼容，可按客户现有锁型焊接匹配。
产品特点
- 拱形高净空设计，架体下方可通行
- 锁型可按客户库存匹配（翻转锁 / 落销 / V 型锁）
- 原材料常备 500 t 以上钢卷，稳定交期
- 40′HQ 套叠装载约 300 套，节省海运费
外墙施工、装修与设备安装的通行式作业平台；需在架体下方穿行的作业面。
采购说明
穿越式（拱形）门式框架脚手架，高净空拱形结构便于人员通行，采用 Q235 钢管焊接，锁型（翻转锁 / 落销 / V 型锁）可按客户现有架体匹配，构件与门架、交叉拉杆、连接销同体系配套。
注：页面参数为该系列常规值，不同批次以实测与合同约定为准；可按客户图纸或来样定制。
